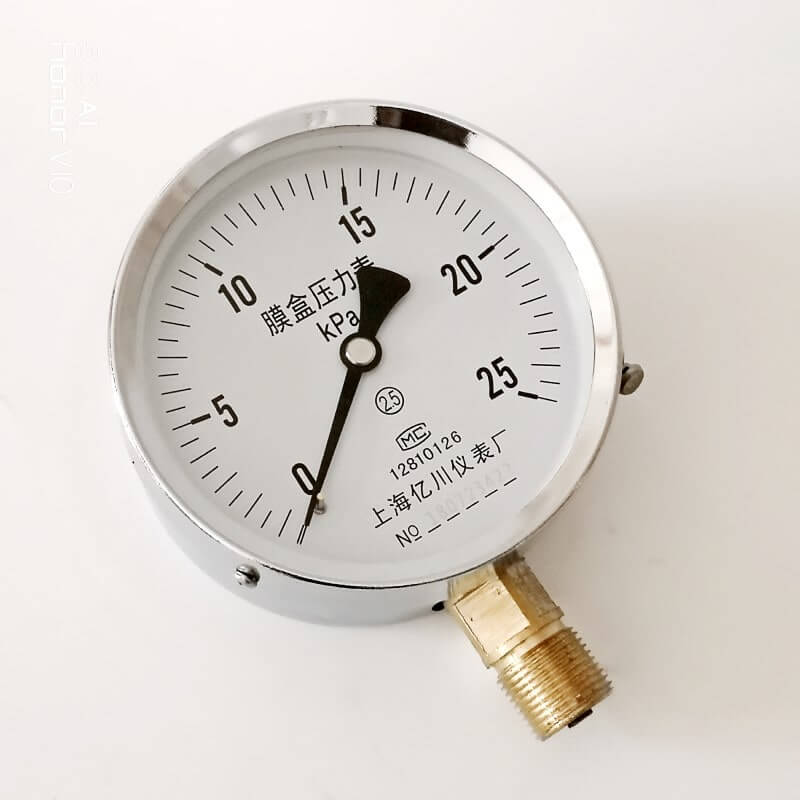

規格型號：YE-60 不銹鋼膜盒壓力表

產品簡介

YE-60膜盒壓力表(上海億川儀表廠)適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。

不銹鋼YE-60膜盒壓力表根據導壓系統及外殼均采用不銹鋼材料制成。應用于耐腐蝕要求較高的工藝流程中對各種氣體介質的微壓和負壓的測量。

主要技術指標

◆標度范圍、精確度等級及重量

◆工作位置、環境：儀表垂直安裝，工作環境溫度-25-55℃，相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。

◆溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃

◆導（測）壓系統及外殼等主要零件的材質

結構原理

◆儀表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。

◆儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經過拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

外形尺寸　單位
