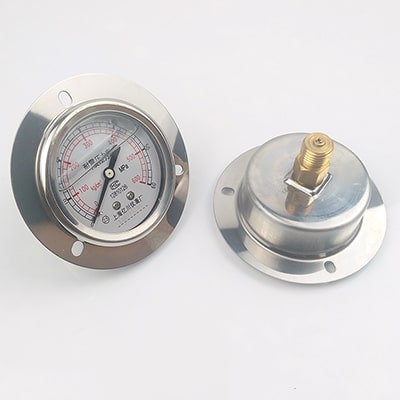

規格型號：YN-60ZT軸向帶邊耐震壓力表

產品簡介

YN系列耐震壓力表主要用于冶金、電力、石油、化工、輕 工、機械等工業部門的壓力檢測。壓力表依靠內部充灌阻尼油和配套緩沖裝置等措施，具有良好的耐震性能。適用于被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場所。儀表能測氣體、液體脈動壓力的平均值，以克服介質強烈脈沖及環境震動對儀表帶來的損害，確保讀數的準確性。

YN系列耐震壓力表適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械，石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

工作原理

由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。其外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。

型號規格

*注：軸向可按要求帶方形前邊。

使用工作溫度：-5℃~55℃；-25℃~55℃

相對溫度≤85%

使用工作環境振動頻率不大于25Hz，振幅不大于1mm

儀表執行標準：JB/T6804-2006

防護等級:IP65

重量：0.25kg (Y-50)

    0.4Kg(Y-60)

    0.585Kg(Y-75)

    0.89Kg(Y-100)

    0.95kg (Y-150)

外形尺寸

*注：連接螺紋可按要求訂貨

安裝注意事項

1．儀表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20±5℃時，須計入溫度附加誤差。

2．儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3．儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低于下限的1/3，測量真空時真空部分全部使用。

4．使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。

5．儀表應避免震動和碰撞，以免損壞。

6．訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。

7．根據用戶使用要求進行特殊設計。

接液部件材質

1、黃銅/青銅、測量更大的壓力范圍：黃銅/合金鋼、黃銅/不銹鋼

2、不銹鋼/合金鋼

3、不銹鋼
